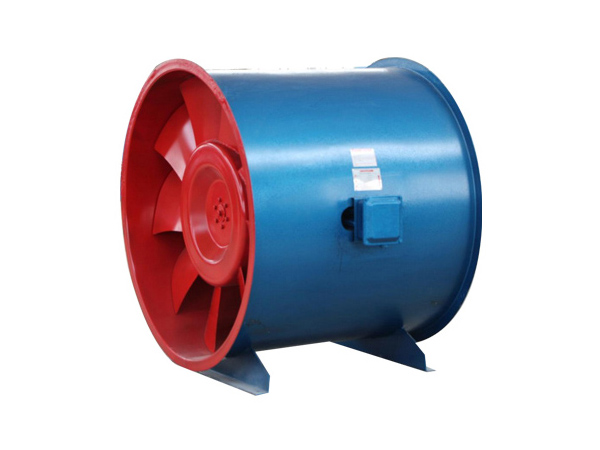

PYHL混流风机产品概述
混流风机结构分析
PYHL混流风机采用性能优越的混流式叶轮、圆筒形外壳和直线型连接方式。为适应不同场合的使用需求，采用不同的叶轮、轮毂比和叶轮转速，使同一规格的风机具备3种性能参数，即A型（低速型）、B型（中压型）、C型（高速型）。同时提供双速型和消声型。
PYHL混流风机的应用
PYHL混流风机所具备的的压力系数和流量系数，以及直线形连接方式，适合于各类民用建筑中风道系统的加压、送风和排风及一般通风换气。在需要设置消防排烟系统的高层建筑和其他建筑中，作为防烟楼梯间和前室保持必要的正压。保证人员的安全疏散。
PYHL混流风机执行标准
GB/T 1236-2000《工业通风机用标准化风道进行性能试验》（等同ISO 5801:1997）
GB/T 2888-91《风机和罗茨鼓风机噪声测量方法》
JB/T4364-99《风机配套消声器性能试验方法》
PYHL混流风机技术参数表
|
Serial number 机号 № |
RotatIonal speed 转速 r/min |
Operating mode 工况 |
Volume 风量 fl13/h |
Total pressure 全压 Pa |
Power 功率 KW |
Exitnoise 出口噪声 dB(A) |
Scrollnoise 机壳噪声 dB(A) |
Weight 重量 Kg |
| 4A | 1450 | 1 | 3945 | 130.3 | 0.37 | 71 | 62 | 40 |
| 2 | 3612 | 160.3 | ||||||
| 3 | 3300 | 185.0 | ||||||
| 4 | 2982 | 204.8 | ||||||
| 5 | 2538 | 213.7 | ||||||
| 4B | 1450 | 1 | 4642 | 171.0 | 0.55 | 75 | 66 | 55 |
| 2 | 4260 | 212.2 | ||||||
| 3 | 3880 | 256.0 | ||||||
| 4 | 3503 | 282.8 | ||||||
| 5 | 3127 | 296.0 | ||||||
| 4C | 2900 | 1 | 7663 | 468.9 | 2.2 | 85 | 74 | 65 |
| 2 | 7195 | 6178 | ||||||
| 3 | 6716 | 7589 | ||||||
| 4 | 6205 | 849.8 | ||||||
| 5 | 5380 | 954.4 | ||||||
| 4.5A | 1450 | 1 | 5608 | 1659 | 0.55 | 72 | 64 | 50 |
| 2 | 5141 | 2030 | ||||||
| 3 | 4700 | 235.0 | ||||||
| 4 | 4252 | 2610 | ||||||
| 5 | 3623 | 272.2 | ||||||
| 4.5B | 1450 | 1 | 6552 | 217.9 | 0.75 | 77 | 67 | 65 |
| 2 | 6021 | 269.2 | ||||||
| 3 | 5500 | 320.0 | ||||||
| 4 | 4961 | 360.3 | ||||||
| 5 | 4432 | 378.0 | ||||||
| 4.5C | 2900 | 1 | 10338 | 521.1 | 3 | 87 | 75 | 80 |
| 2 | 9573 | 712.3 | ||||||
| 3 | 8684 | 858.2 | ||||||
| 4 | 7785 | 951.0 | ||||||
| 5 | 6769 | 10207 | ||||||
| 5A | 1450 | 1 | 7711 | 203.1 | 075 | 75 | 66 | 60 |
| 2 | 7062 | 248.2 | ||||||
| 3 | 6580 | 280.0 | ||||||
| 4 | 5830 | 317.9 | ||||||
| 5 | 5009 | 337.3 | ||||||
| 5B | 1450 | 1 | 9072 | 2671 | 15 | 80 | 70 | 85 |
| 2 | 8327 | 319.8 | ||||||
| 3 | 7702 | 3900 | ||||||
| 4 | 6847 | 4393 | ||||||
| 5 | 6170 | 468.1 | ||||||
| 5C | 2900 | 1 | 12648 | 4687 | 4 | 90 | 78 | 105 |
| 2 | 11200 | 739.0 | ||||||
| 3 | 9808 | 934.0 | ||||||
| 4 | 7295 | 1082.0 | ||||||
| 5 | 3286 | 1225.4 | ||||||
| 5.5A | 1450 | 1 | 9903 | 223.4 | 15 | 79 | 69 | 90 |
| 2 | 8375 | 300.4 | ||||||
| 3 | 8733 | 367.5 | ||||||
| 4 | 8128 | 4173 | ||||||
| 5 | 7075 | 4730 |
|
Senal numbar 机号 NO. |
Rotational speed 转速 r/min |
Operating mode 工况 |
Volume 风量 m3/h |
Total pressure 全压 Pa |
Power 功率 KW |
Exitnoise 出口噪声 dB(A) |
Scrollnoise 机壳噪声 dB(A) |
Weight 重量 Kg |
| 5.5B | 1450 | 1 | 11988 | 318.7 | 2.2 | 82 | 70 | 105 |
| 2 | 11074 | 398.6 | ||||||
| 3 | 10200 | 473.0 | ||||||
| 4 | 9153 | 535.8 | ||||||
| 5 | 8229 | 568.8 | ||||||
|
5.5c |
2900 |
1 | 18443 | 786.4 |
7.5 |
92 |
81 | 140 |
| 2 | 16567 | 1101.0 | ||||||
| 3 | 14286 | 1310.3 | ||||||
| 4 | 11725 | 14413 | ||||||
| 5 | 8335 | 1511.9 | ||||||
| 1 | 13829 | 291.2 | 2.2 | 81 | 70 | 110 | ||
| 2 | 12627 | 3562 | ||||||
| 6A | 1450 | 3 | 11600 | 408.0 | ||||
| 4 | 10425 | 455.5 | ||||||
| 5 | 8873 | 474.8 | ||||||
| 68 | 1450 | 1 | 14226 | 333.2 | 3 | 84 | 72 | 115 |
| 2 | 13195 | 459.3 | ||||||
| 3 | 12084 | 538.8 | ||||||
| 4 | 11008 | 602.0 | ||||||
| 5 | 9513 | 646.9 | ||||||
|
6C |
2900 |
1 | 21984 | 714.8 |
11 |
92 |
80 |
220 |
| 2 | 19540 | 1106.0 | ||||||
|
3 |
16923 | 1398.0 | ||||||
| 4 | 12587 | 1627.2 | ||||||
| 5 | 5636 | 1820.1 | ||||||
| 6.5A | 960 | 1 | 11641 | 151.2 | 1.5 | 76 | 66 | 140 |
| 2 | 10629 | 184.9 | ||||||
| 3 | 9764 | 211.8 | ||||||
| 4 | 8775 | 236.5 | ||||||
| 5 | 7469 | 246.5 | ||||||
| 6.5B | 1450 | 1 | 17186 | 356.7 | 3 | 84 | 72 | 115 |
| 2 | 15755 | 435.9 | ||||||
| 3 | 14500 | 510.0 | ||||||
| 4 | 13036 | 561.3 | ||||||
| 5 | 11105 | 585.4 | ||||||
| 6.5C | 2900 | 1 | 27048 | 822.0 | 15 | 97 | 83 | 235 |
| 2 | 24650 | 1220.0 | ||||||
| 3 | 22005 | 1509.0 | ||||||
| 4 | 18400 | 1830.0 | ||||||
| 5 | 14298 | 2030.1 | ||||||
| 7A | 960 | 1 | 16745 | 2355 | 2.2 | 81 | 69 | 155 |
| 2 | 15388 | 292.6 | ||||||
| 3 | 14110 | 351.0 | ||||||
| 4 | 12679 | 391.4 | ||||||
| 5 | 11329 | 410.0 | ||||||
| 7B | 1450 | 1 | 22412 | 4176 | 4 | 85 | 73 | 145 |
| 2 | 20524 | 5087 | ||||||
| 3 | 19020 | 587.0 | ||||||
| 4 | 16946 | 651.3 | ||||||
| 5 | 14559 | 6910 |
