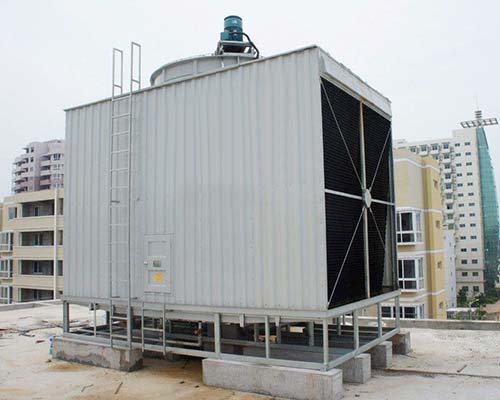

DBHZ2方形横流式冷却塔

DBHZ2低噪声横流式冷却塔

一、横流低噪声型设计工况：

1：进塔水温 37℃ 出塔水温 32℃

湿球温度 28℃ 干球温度 31.5℃ 水温降 5℃

2：大气压力 P=9.94 X 104Pa

3：抗风压设计 ＜ 14m/s

4:抗地震设计 ≤8 地震基本烈度

属于高标准、强稳定性冷却塔，保证了较大的余量以应付复杂的气侯条件。易于选型、可靠性大。

二、横流低噪声型方塔特性

1、风机：为低转速空间扭曲前倾式铝合金冷却塔专用风机。风机选用优质的铝合金板材机压成形，全部风机均为可调校角度式，能满足客户对风量等工艺方面的不同要求。风机出厂前均经严格的平衡及定位，经过国家专职部门的鉴定，确保其性能的可靠性。四叶型前倾板式设计，使每片叶片受力小，从而具备震动小，噪音低，效率高、耗电省之优点。

2、电机：选用全封闭自冷式超低噪音冷却塔专用进口ABB变频电机。防护等级IP55，绝缘等级F级，380（V）/3ψ/50(HZ)。体积小、重量轻、立式安装、定位简单、起动性能佳、运行可靠，维护方便。特设的湿热环境下电机轴防水胶圈、接线盒防水胶垫、安装座特殊排水孔，保证了电机不受浸湿，长期运行无损。

3、减速器：内配有高精度进口轴承，三层保险油封，防水性能佳，避免水汽浸蚀轴承。圆盘形钢座支托和铸铁幅板式带轮设计，结构紧凑，配以静平衡校核，运行平稳，噪音低。维护保养方便，噪音和寿命优于同类产品，减速器设计有维护油嘴，便于日常维护保养。

4、皮带：选用日本高效强力三角带，由先进的聚合热塑弹性材料制成，耐磨、耐油、耐水、耐老化，挠曲性能佳，不易伸长，运行平稳性好，使用寿命长。

5、填料：横流低噪声方形冷却塔塔芯材料由优质PVC聚氯乙烯片吸塑而成,由于采用了梯形波填料,散热面积增长系数大,水流在板面上分布性能好,水和空气流经板面时扰动大等优点。填料不易变形,耐高温,抗老化,且阻燃性能好,风阻系数小。淋水填料尾端采用惯性撞击分离法的技术原理设计有收水器,配合低动压风机,能使漂水损失降至十万分之一的水平。在正常使用下和水处理合理保养的情况下散热填料可使用十年以上。

6、钢结构：冷却塔塔体采用特殊定做的内卷边槽钢为骨架,重量轻,强度大,钢性好,开机时共振弱,能平稳的承受冷却塔在运行时的各种载荷,稳定性好。所有五金件均采用热浸镀锌制作,有良好的防锈防腐性能。塔身与基础的连接采用膨胀螺栓或烧焊固定,既方便又稳固。上述特点保证冷却塔在强风强腐蚀环境下运转正常,不受自然气侯的影响。

7、塔体壳身：横流低噪声方形冷却塔玻璃钢制品选用进口面胶和色种制作,使玻璃钢制品色彩鲜艳、色调均匀、耐老化且弯曲强度高。经检测,其表面光洁度达到95~100光泽单位,整个冷却塔塔体玻璃钢件配合严密,外形美观。在没有外界的破坏，玻璃钢能使用十五年左右都不会老化腐烂。

8、风筒：独特的流线型进风口和精密的叶片风筒间隙，可使气流平稳的进入风筒，避免了涡流的产生，减少了风机能耗。风筒上安装有扩散式消音筒，消音筒里装有高性能消音装置，大大降低了出风口上方噪音的同时降低了出风口风速，减少了动能损失，节省了能耗，减少湿热气流再回流。降低了噪音。风筒采用模块式设计，拼装方便。

9、横流低噪声方形冷却塔正常运转储水量特别大,留有足够余量以供停机储水,开机时抽水,并有补水系统以保证特殊情况下的正常运转,成功的解决了关机溢水之患和开机抽空之虑。在冷却塔运行中不会有水漂出，漂水率不大于 0.001 %,蒸发水量为0.83 %

10、横流低噪声方形冷却塔采用低转速驱动冷却塔专用风机,风量大,静压低,风速均匀,涡流少,噪声低,效率高。在填料的安装处理上采用填料埋入水中的设计方案完全消除了冷却塔的滴水噪声,达到了低噪效果。在冷却塔的整体设计上,由于增大了填料体积,淋水密度减小,防止了流水噪声的产生。

11、横流低噪声方塔体积小,比同行业厂家生产的冷却塔占地面积小。

12、横流低噪声方塔安装方便，维护简单。

（1）方塔零配件组合性与通用性强，易于安装。

（2）设置有安全检查门，塔内有通道和爬梯，以便查看维护。

（3）采用盆式布水方式,播水盆上设置有播水盆盖,可防止杂物进入水槽里面堵塞花洒喷嘴系统。
