混流风机

首页>>产品展示>>混流风机

SWF混流风机

产品详情

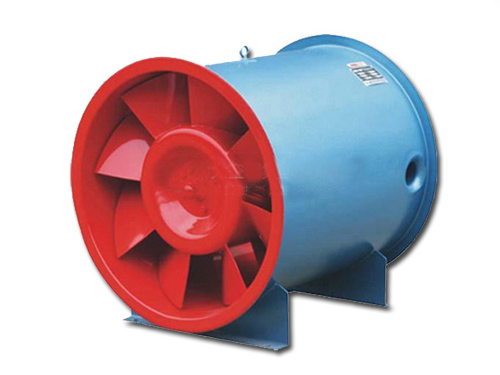

SWF型混流式风机

SWF型混流式通风机是一种介于轴流风机和离心风机之间且兼二者之长的新型风机。其风压比同机号轴流风机高，其流量比同机号离心风机大，具有高效区宽，效率高等优点。该风机广泛用于写字楼、宾馆及其他大型高级民用建筑的通风排风系统，也可用于冷库、纺织等工矿企业的通风换气，以替代低压离心风机或高压轴流风机而无须加装大量的消声设施。

SWF混流风机特点分析

1、SWF混流风机采用先进的CAD设计使其高效且高效区宽；

2、应用斜流子午加速法，压力比同机号轴流风机高，风量较同机号大；

3、电机内置直联、体积小，安装方便、运行平稳；

4、比A声级低，比同类产品小3-5dB(A )。

SWF混流风机的应用

SWF系列混流风机广泛用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟。

SWF型风机性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
3	2900	4652 4018 3212	512 691 883	2.2	/	73	53
	1450	2312 2009 1606	121 184 236	0.25	/	66	36
	960	1512 1320 1000	67 112 139	0.18	/	61	36
3.5	2900	5745 4927 4127	564 741 986	3	/	74	68
	1450	3320 2876 2130	125 174 257	0.25	/	68	38
	960	1938 1592 1234	76 103 146	0.18	/	62	38
4	2900	6801 6221 5688	710 880 950	4	4/3.3	78	80
	1450	4302 3636 3053	143 175 212	0.37	4/3.3	71	41
	960	2642 2237 1743	86 129 156	0.25	/	64	41
4.5	2900	8731 8159 7561	720 840 960	5.5	5.5/4.5	80	100
	1450	4552 4040 3392	207 216 265	0.55	5.5/4.5	73	56
	960	3592 2892 2240	88 132 162	0.25	/	66	51

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
5	2900	13110 12410 11342	750 850 960	5.5	5.5/4.5	83	108
	1450	7433 6664 5252	220 278 326	1.1		77	64
					1.1/0.85
	960	5624 4322 3215	96 136 182	0.37		68	60
5.5	2900	16820 14562 12264	760 840 950	7.5	8/6.5	84	116
	1450	9126 7938 7431	258 328 354	1.5		78	80
					1.8/1.3
	960	6532 5257 4893	119 148 175	0.55		69	72
6	2900	19230 18220 17210	780 850 960	7.5	8/6.5	85	125
	1450	10000 8900 8121	200 262 326	1.5		79	88
					1.8/1.3
	960	8025 6283 4986	128 176 236	0.75		70	84
6.5	1450	25124 23044 21864	520 830 950	7.5	/	82	164
	1450	15064 12255 10840	282 350 382	2.2		80	116
					2.2/1.5
	960	10544 8578 7588	155 198 215	7.5		71	100

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
7	1450	31380 29880 27330	600 810 980	11	/	84	207
	1450	18800 15319 11780	329 370 470	3	2.8/2.2	81	123
	960	12050 10140 7799	124 162 206	1.1	2.8/2.2	73	116
7.5	1450	30672 29012 25518	710 890 1050	11	/	87	212
	1450	22538 20490 16260	378 420 504	4	4/3	82	156
	960	15776 12867 11382	208 256 278	1.5	4/3	76	132
8	1450	37350 35380 33210	800 820 1000	15	/	91	228
	1450	41256 35380 28148	560 667 872	11	11/9	90	216
	960	25467 24241 18636	193 292 382	4	11/9	82	176
	720	19185 13977 11528	116 232 272	1.5	/	75	156
9	1450	46138 41590 37310	780 950 1000	18.5	17/5.5	92	317
	960	34206 32056 27174	282 370 430	5.5	17/5.5	86	236
	960	34206 32056 27174	282 370 430	5.5	6/4.5	86	236
	720	25654 20381 18342	164 252 288	2.2	6/4.5	78	196

注：双速风机的重量参考同号中高速风机的重量。

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
10	1450	51821 48152 45032	780 980 1000	18.5	/	93	342
	1450	66541 61321 55758	704 751 804	22	24/8	93	350
	960	44054 40598 36916	228 329 371	7.5	8/6	86	292
	720	33041 27687 24198	167 215 248	3	8/6	78	228
11	1450	73601 63812 53530	709 843 1000	22	24/8	94	435
	960	48729 46099 43572	310 346 370	11	24/8	86	344
	720	36546 32679 29411	181 218 248	4	/	80	324
12	960	68358 65158 62058	800 980 1100	22	/	95	508
	960	85723 81093 76031	763 837 886	30	25/12	95	560
	720	64292 60820 57226	429 471 498	11	25/12	91	520
13	960	84386 80386 76280	880 990 1120	30	/	95	588
	960	95420 90270 84933	785 857 904	30	30/15	95	592
	720	71565 67702 63699	441 482 508	15	30/15	91	552

五、SWF(B）-Ⅰ、Ⅱ型风机性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率(kW)	双速功率(kW)	噪声 dB(A)	重量 (kg)
2.5	2900	2253	402	0.75	0.75/0.55 2/4P	77	30
		2039	452
		1696	532
		1496	542
		1340	554
	1450	1126	100	0.55		68	29
		1019	113
		848	133		0.55/0.45 4/6P
		748	135
		670	139
	960	746	44	0.37		62	29
		675	50
		561	58
		495	59
		444	61
3	2900	3893	578	1.1	1.1/0.85 2/4P	78	41
		3523	651
		2930	767
		2585	780
		2316	798
	1450	1946	145	0.55		69	38
		1762	163
		1465	192		0.55/0.45 4/6P
		1293	195
		1158	200
	960	1289	63	0.37		63	38
		1166	71
		970	84
		856	85
		767	87
3.5	2900	6181	787	2.2	2.4/2 2/4P	79	56
		5595	887
		4653	1044
		4104	1062
		3678	1086
	1450	3091	197	0.55		70	45
		2797	222
		2327	261		0.55/0.45 4/6P
		2052	265
		1839	272
	960	2046	86	0.37		64	43
		1852	97
		1540	114
		1359	116
		1217	119
4	2900	9227	1028	5.5	5.5/4.5 2/4P	83	101
		8351	1159
		6946	1363
		6127	1387
		5490	1419
	1450	4614	257	0.75		71	59
		4176	290
		3473	341		0.85/0.55 4/6P
		3064	347
		2745	355
	960	3055	112	0.55		65	58
		2765	127
		2299	149
		2028	152
		1817	156

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率(kW)	双速功率(kW)	噪声 dB(A)	重量 (kg)
4.5	2900	13138	1301	7.5	8/6.5 2/4P	84	128
		11891	1466
		9889	1725
		8724	1755
		7816	1796
	1450	6569	325	1.1		72	79
		5945	367
		4945	431		1.1/0.85 4/6P
		4362	439
		3908	449
	960	4349	143	0.55		66	80
		3936	161
		3274	189
		2888	192
		2586	196
5	2900	18022	1606	15	14/11 2/4P	89	205
		16311	1810
		13565	2130
		11967	2167
		10722	2217
	1450	9091	402	2.2		73	110
		8156	452
		6783	532		2.2/1.5 4/6P
		5984	542
		5361	554
	960	5966	176	0.75		67	97
		5400	198
		4491	233
		3962	237
		3549	243
5.5	1450	11993	486	3	2.8/2.2 4/6P	74	128
		10855	548
		9028	644
		7964	655
		7136	670
	960	7941	213	1.1		69	119
		7187	240
		5977	282		1.1/0.75 6/8P
		5273	287
		4724	294
	720	5955	120	0.75		67	119
		5390	135
		4483	159
		3954	162
		3543	165
6	1450	15571	578	5.5	5.5/4 4/6P	76	172
		14093	652
		11721	767
		10340	780
		9264	798
	960	10309	253	1.5		70	148
		9330	286
		7760	336		1.8/1.3 6/8P
		6846	342
		6133	350
	720	7732	142	1.1		68	146
		6998	161
		5820	189
		5134	192
		4600	197

SWF(B)-Ⅰ、Ⅱ型风机性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
6.5	1450	19797	679	7.5	8/6.5 4/6P	78	213
		17918	765
		14902	890
		13146	916
		11778	937
	960	13107	298	2.2		73	178
		11863	335
		9866	394		2.4/1.8 6/8P
		8704	401
		7798	411
	720	9830	167	1.1		69	168
		8897	189
		7399	222
		6528	226
		5849	231
7	1450	24726	787	11	11/9 4/6P	81	283
		22379	887
		18612	1044
		16419	1061
		14710	1086
	960	16370	345	3		74	223
		14816	388
		12322	457
		10871	465		3.7/2.6 6/8P
		9340	476
	720	12278	194	1.1		70	203
		11112	219
		9242	257
		8153	262
		7305	268
7.5	1450	30411	904	15	14/11 4/6P	84	307
		27525	1018
		22892	1198
		20195	1219
		18094	1247
	960	20135	396	4		76	247
		18223	446
		15156	525
		13370	534		3.7/2.6 6/8P
		11979	547
	720	15101	223	1.5		71	227
		13668	251
		11367	295
		10027	301
		8984	308
8	1450	36908	1028	18.5	16/13 4/6P	86	369
		33405	1159
		27782	1363
		24509	1387
		21959	1419
	960	24436	451	5.5		80	245
		22117	508
		18394	597		6/4.5 6/8P
		16227	608
		14538	622
	720	18327	253	2.2		75	225
		16587	286
		13795	336
		12170	342
		10904	350

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
8.5	1450	44270	1161	22	22/18.5 4/6P	89	403
		40068	1308
		33323	1539
		29398	1566
		26339	1602
	960	29310	509	7.5		81	334
		26528	573
		22062	674		8/6 6/8P
		19463	686
		17438	702
	720	21983	286	3		77	284
		19896	322
		16547	379
		14597	386
		13079	395
9	1450	52551	1301	30	28/22 4/6P	92	466
		47563	1466
		39557	1726
		34897	1755
		31266	1796
	960	34793	570	11		84	396
		31490	643
		26189	756		12/9 6/8P
		23104	769
		20700	787
	720	26094	320	4		79	366
		23618	362
		19642	425
		15525	433
		14789	443
9.5	1450	61806	1448	37	34/26 4/6P	95	541
		55935	1635
		46526	1921
		41041	1956
		36769	2001
	960	40920	634	11		86	421
		37033	717
		30803	842		12/9 6/8P
		27172	857
		24344	877
	720	30690	357	5.5		80	391
		27774	403
		23102	473
		20379	482
		18258	494
10	1450	72087	1606	55	55/42 4/6P	96	704
		65245	1810
		54262	2130
		47869	2166
		42888	2217
	960	47726	704	15		89	484
		43196	794
		35925	934		17/12 6/8P
		31692	950
		28395	972
	720	35795	396	7.5		81	444
		32397	446
		26944	525
		23770	534
		21296	547

SWF(B）-Ⅰ、Ⅱ型风机性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
10.5	1450	83450	1769	75	72/55 4/6P	98	898
		75523	1998
		62819	2346
		55413	2390
		496466	2444
	960	55250	775	18.5		91	578
		50001	875
		41591	1028		20/15 6/8P
		36687	1047
		32869	1071
	720	41437	436	7.5		83	498
		37501	492
		31193	578
		27515	589
		24651	602
11	1450	95949	1941	90	/	104	1074
		86834	2192
		72228	2575
		63712	2623
		57081	2682
	960	63524	851	22	25/12 6/8P	93	674
		57490	961
		47820	1128
		42182	1149
		37792	1176
	720	47643	478	11		86	604
		43117	540
		35865	635
		31636	646
		28344	661
11.5	1450	109636	2122	110	/	111	1437
		99222	2396
		82532	2814
		72801	2867
		65224	2932
	960	72587	930	30	30/15 6/8P	94	877
		65692	1050
		54642	1233
		48200	1256
		43183	1285
	720	54440	523	11		88	627
		49268	591
		40981	694
		36510	707
		32387	723
12	1450	124567	404	110	/	115	1500
		112734	456
		93772	536
		82716	546
		74107	558
	960	82472	721	30	30/15 6/8P	96	850
		74638	814
		62083	956
		54764	974
		49064	996
	720	61854	436	15		90	800
		55978	492
		46562	578
		41073	589
		36798	602

机号 NO.		转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	噪声 dB(A)	重量 (kg)
12.5		1450	140796	2507	132	/	121	1680
			127422	2831
			105988	3325
			93492	3387
			83762	3464
		960	93217	1099	37	37/18 6/8P	97	980
			84362	1241
			70171	1457
			61896	1484
			55456	1518
		720	69912	618	15		92	870
			63271	698
			52628	820
			46424	835
			41592	854
13		960	104856	1188	55	55/28 6/8P	98	1178
			94896	1342
			79833	1576
			69627	1605
			62380	1642
		720	78642	668	22		94	898
			71172	755
			59200	886
			52220	903
			46785	923
		560	61166	404	11	/	85	868
			55356	456
			46044	536
			40616	546
			36388	558
13.5	960		117426	1282	75	75/37 6/8P	103	1629
			106272	1447
			88396	1700
			77974	1731
			69859	1771
	720		88070	721	30		97	1169
			79704	814
			66297	956
			58480	974
			52394	996
	560		68498	436	15	/	86	1039
			61992	492
			57564	578
			45485	589
			40751	602
14	960		130963	1378	90	90/45 6/8P	106	1911
			118522	1557
			98586	1828
			86963	1862
			77912	1905
	720		9822222	775	37		99	1381
			88892	875
			73939	1028
			65222	1047
			58434	1071
	560		76395	469	18.5	/	88	1151
			69138	529
			57508	622
			50728	633
			45448	648
