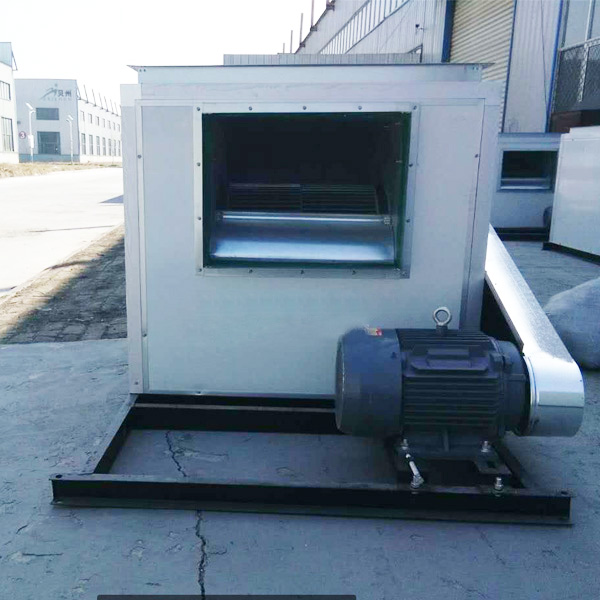

DBF(DT)柜式离心风机

产品详情

DBF(DT)柜式离心风机系列产品概述

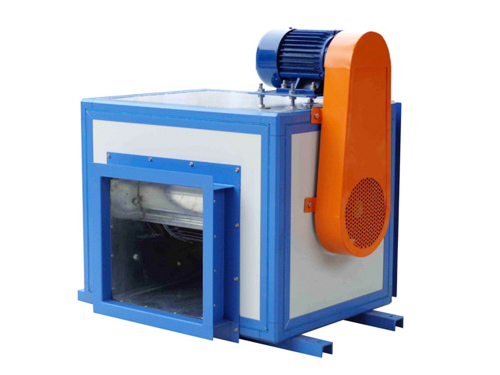

DBF(DT)柜式离心风机是一种叶片为后倾式箱形离心风机,产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同的角度的进出风口位置,以满足用户不同的安装需要。根据消防与通风的不同要求分为A式和B式两种类型,A式电机装在箱体外,用于消防排烟,并经国家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验,能在300℃高温条件下连续运行60分钟以上;B式电机装在箱体内,用于通风换气。

DBF(DT)柜式离心风机性能特点

1、风机按直径分为250~1400mm十七种规格,系列风量为1000 -300000 m³/h,全压为280~2300Pa。风机分单速和双速,双速风机配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要,风机也可配用变频电机和变频控制器,实现变频调速,建议调节频率锁定在25Hz~50Hz。

2、为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdⅡBT4,适用于易燃、易爆气体的场所。

3、为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱本加厚,以降低风机噪声。

4、风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。

  DEF(DT)系列消防通风(两用)低噪声柜式离心风机参数

Serial
number
机号

Speed
转速( r/min)

Volume
风量(m3/h)

  Total pressure
  全压(Pa)
 Static pressure
  静压(Pa)
 Motor Model
 电机型号
  Power
 功率{Kw)
    Noise
  噪声db(A)

  Weight
  重量( kg)











    NO.9




























    900



    1650     186     165
    Y8014

    0.55

    <58

    84
    2040     195     163
    2280     201     161
    2520     203     155
    2670     203     145
    3150     195     120
    1800     233     208
    2160     240     205



    1000



    2520     251     203
    Y8024

    0.75

    <59

    85
    2880     256     193
    3240     240     160
    3600     234     135
    2050     280     248
    2450     291     245



    1100



    2850     297     235
    Y8024

    0.75

    <60

    85
    3250     300     220
    3650     301     200
    4050     285     160
    2250     333     295
    2660     342     288

    1200
    3060     349     278
    Y90S-4

    1.1

    <60

    89
    3470     352     260
    3870     359     245
    4280     344     205
    2400     382     338
    2840     396     335

    1300



    3280     405     323
    Y90S-4

    1.1

    <61

    89
    3720     410     305
    4160     412     280
    4600     401     240
    2585     443     392
    3059     459     389

    1400
    3532     470     375
    Y90L-4

    1.5

    <62

    92
    4006     476     354
    4480     478     325
    4954     465     278
    1850     192     175
    2110     195     173

    800
    2370     196     168
    Y8024

    0.75

    <59

    105
    2630     225     160
    2890     191     150
    3150     187     138
    2000     238     218
    2310     242     216

    900
    2650     248     213
    Y90S-4

    1.1

    <60

    105
    2930     246     203
    3230     245     193
    3500     236     175
    2250     295     270
    2570     301     268

    1000

    2890     305     262
    Y90L-4

    1.5

    <61

    113
    3210     301     250
    3530     292     230
    4000     279     200
  NO.10








    1100



    2500     354     323




    Y90L-4








    1.5



    <61






    113



    2920     360     318
    3360     369     313
    3710     368     300
    4170     366     280
    4500     351     250
    2500     411     380
    3030     421     375

    1200
    3500     426     365
    Y100L-4

    2.2

    <62

    121
    4040     421     340
    4510     416     315
    5000     415     292
    2708     481     445
    3281     493     439

    1300
    3791     498     427
    Y100L-4

    2.2

    <63

    121
    4375     493     398
    4884     487     368
    5415     487     342



Serial numbei
    机号
  Speed
  转速( r/min)
  Volume
  风量(rr13/h)
 Total pressure
 全压(Pa)
Static pressure
 静压(Pa)
 Motor Model
  电机型号

Power
功率(Kw)

  Noise
噪声db(A)

Weight
重量(kg)

   NO.12
    700
    2600     205     188
    Y90S-4

    1.1



    <60




    129

    3050     208     185
    3510     211     180
    3950     212     173
    4400     211     161
    4850     210     152
    3000     263     240
    3480     269     238

    800
    3960     270     230
    Y90L-4

    1.5

    <61

    132
    4440     278     228
    4920     271     209
    5400     270     197
    3650     341     307
    4140     345     302

    900
    4630     349     295
    Y90L-4

    1.5

    <61

    132
    5120     347     283
    5610     344     264
    6100     314     247
    3750     413     377
    4350     423     375

    1000
    4950     429     367
   Y100L-4

    2.2

    <62

    140
    5550     428     350
    6150     427     329
    6750     425     312
    4150     503     459
    4820     515     456

    1100
    5490     520     444
    Y100L-4

    3

    <63

    143
    6160     521     425
    6830     526     408
    7500     514     372
    4453     578     528
    5172     592     524

    1180
    5891     598     511
    Y100L-4

    3

    <64

    143
    6610     599     489
    7329     605     469
    8048     591     428



Serial numbei
    机号
  Speed
  转速( r/min)
 Volume
 风量(m3/h)
Total pressure
   全压( Pa)
Static pressure
  静压(Pa)
  Motor Model
  电机型号
  Power
 功率(Kw)
 Noise
噪声db(A)
  Weight
  重量(kg)
  NO.15








    700
    4500     303     275     Y100L-4      2.2     <61      186
    5250     310     272
    6000     318     268
    6750     321     258
    7500     320     238
    8250     316     225
    5000     398     363
    5910     409     360

    800
    6800     419     355
    Y100L-4

    3

    <62

    189
    7730     421       338
    8660     429     325
    9500     413     288
    5250     444     406
    6200     457     404

    850
    7150     471     400
    Y100L-4

    3

    <63

    189
    8100     477     386
    9050     479     365
    10050     465     325
    5500     497     455
    6500     512     453

    900
    7500     523     445
    Y112M-4

    4

    <64

    195
    8500     530     430
    9500     535     410

10500

    536     383
    6080     619     568
    7200     635     563

  1000
    8430     649     550
    Y132S-4

    5.5

    <65

    222
    9670     655     525
    10810     667     505
    12050     655     453
    6384     682     626
    7560     700     621

  1050
    8852     716     606
    Y132S-4

    5.5

    <66

    222
    10164     722     579
    11351     735     557
    12653     722     499



Serial number
    机号

 Speed
转速( r/min)

  Volume
风量 (m3/h)
Total pressure
 全压(Pa)
Static pressure
  静压(Pa)
 Motor Model
 电机型号
Power
功率{Kw)

Noise
噪声db(A)

 Weight
 重量( kg)
   NO.20


    550
    7900     340     313     T112M-4
    4
   <66      295
    9070     343     308
    10240     345     300
    11410     339     283
    12580     331     263
    13750     312     230
    8750     408     375
    9990     412     369

    600
    11230     410     356
    Y132S-4

    5.5

    <67
    322
    12470     404     338
    13710     395     315
    14950     370     275
    9350     475     438
    10730     482     433

    650
    12110     478     415
    Y132S-4

    5.5

    <68
    322
    13490     468     390
    14870     469     375
    16250     438     325

    10050
    556     513
    11520     562     505

    700
    13000     560     488
    Y132M-4

    7.5

    <68
    334
    14470     552     463
    15950     535     426
    17420     403     380
    11250     717     663
    13110     727     654




    800
    14970     727     631



    Y160M-4
    11     <69     380
    16820     721     600
    18680     682     533
    20540     668     488
    11813     790     731
    13766     802     721
    840     15719     802     696     Y160M-4     11     <70     380
    17661     795     662
    19614     752     588
    21567     736     538
