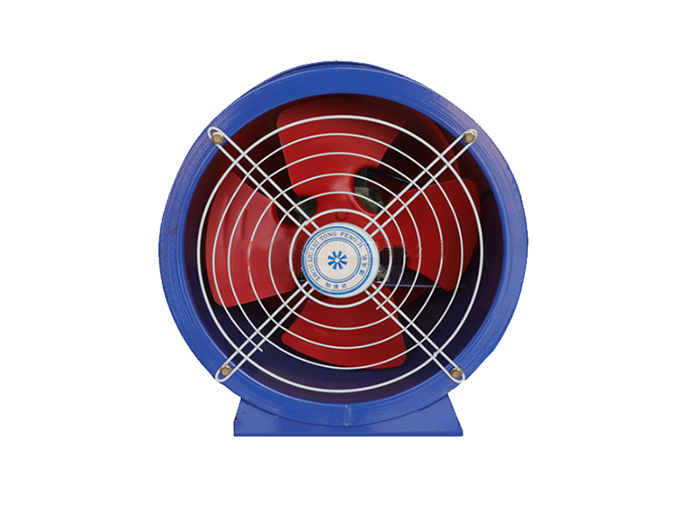

T35-11低噪声轴流风机

产品详情

T35型系列轴流风机通过模型试验研究，确定了风机翼型，采用了圆筒型轮毂结构，电动机进行了改型设计，结构上减少了流动损失，因而使风机效率按出口圆面积计算提高到77%，按出口环面积计算提高到89.5%，比A声级降低了3.6dB。
T35型系列轴流通风机按叶轮直径共分为13个机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2。每1个机号又分为15°、20°、25°、30°、35°等5种叶片安装角度。
T35型轴流通风机各机号均采用叶轮与电动机直联结构，在叶轮圆周速度不超过60m/s条件下配用3种转速：2900、1450、960r/min，进气方在叶轮一侧。
FT35型轴流通风机是T35型轴流通风机的派生系列产品，是防腐型风机。由玻璃材料制造，金属零部件喷防腐层，可有效防止风机各个部位遭受侵蚀。
BT35型轴流通风机也是T35型轴流通风机的派生系列产品，是防爆场合专用风机。配备防爆电动机，关键零部件覆以防静电表层或采用有色金色属制造，可有效防止产生摩擦静电和电器部件的电火花泄露。
FT35型轴流通风机的性能和外形尺寸与T35型轴流通风机一致。
BT35型轴流通风机的性能与T35型轴流通风机的性能有所差别，外形尺寸一致。
注：配用电机为三相

适用场合：
T35型轴流通风机适合于各类民用和工业建筑的通风换气和送排风。
FT35型防腐轴流通风机适宜于在化工厂、实验室、地下室、浴池，等场合安装使用，输送带腐蚀性气体、含酸碱性气体和高湿度气体。
BT35型防爆轴流通风机是防爆专用风机，适宜于在燃油燃气锅炉房，高浓度粉尘车间、油库、储气站、易爆物品存放仓库，等有防爆要求的场合安装使用，可输送具有易燃、易爆和易挥发性质的气体。
T35-11、FT35-11轴流风机性能表机号叶轮直径(mm) 叶轮周速(m/s) 主轴转子数(r/min) 叶片角度风量(m3/h) 全压(Pa) 全压效率需用轴功率(kw) 采用轴功率(kw) 配用电机。

T35-11、FT35-11轴流风机性能表

机号	叶轮直径(mm)	叶轮周速(m/s)	主轴转子数(r/min)	叶片角度	风量(m³/h)	全压(Pa)	全压效率	需用轴功率(kw)	采用轴功率(kw)	配用电机
机号	叶轮直径(mm)	叶轮周速(m/s)	主轴转子数(r/min)	叶片角度	风量(m³/h)	全压(Pa)	全压效率	需用轴功率(kw)	采用轴功率(kw)	型号	功率(kw)
2.8	280	42.5	2900	15 20 25 30 35	1649 2167 2685 2921 3202	155 172 177 190 237	0.87 0.88 0.895 0.88 0.86	0.080 0.115 0.145 0.170 0.240	0.092 0.133 0.166 0.197 0.276	YSF56₂-2 YSF63₁-2 YSF63₁-2 YSF63₁-2 YSF63₂-2	0.120 0.180 0.180 0.180 0.250
2.8	280	21.3	1450	15 20 25 30 35	826 1086 1346 1464 1605	39 44 45 19 61	0.87 0.88 0.785 0.88 0.86	0.010 0.015 0.018 0.022 0.031	0.012 0.017 0.021 0.026 0.036	YSF50₁-4 YSF50₁-4 YSF50₁-4 YSF50₂-4 YSF50₂-4	0.025 0.025 0.025 0.040 0.040
3.15	315	47.8	2900	15 20 25 30 35	2339 3074 3810 4141 4545	196 218 224 242 300	0.87 0.88 0.895 0.88 0.86	0.144 0.207 0.259 0.309 0.430	0.166 0.238 0.298 0.355 0.495	YSF63₁-2 YSF63₂-2 YSF71₁-2 YSF71₁-2 YSF71₂-2	0.180 0.250 0.370 0.370 0.550
3.15	315	23.9	1450	15 20 25 30 35	1169 1537 1905 2072 2273	49 54 56 60 75	0.87 0.88 0.895 0.88 0.86	0.018 0.026 0.032 0.039 0.053	0.021 0.030 0.037 0.045 0.061	YSF50₁-4 YSF50₂-4 YSF50₂-4 YSF56₁-4 YSF56₂-4	0.025 0.040 0.040 0.060 0.090
3.55	355	53.9	2900	15 20 25 30 35	3367 4426 5484 5965 6542	246 277 284 306 380	0.87 0.88 0.895 0.88 0.86	0.261 0.379 0.473 0.564 0.787	0.300 0.436 0.544 0.649 0.905	YSF71₁-2 YSF71₂-2 YSF71₂-2 YSF71₃-2 YSF80₂-2	0.370 0.550 0.550 0.750 1.1
3.55	355	27.0	1450	15 20 25 30 35	1680 2208 2737 2977 3265	62 69 71 76 95	0.87 0.88 0.895 0.88 0.86	0.033 0.047 0.059 0.070 0.098	0.038 0.054 0.068 0.081 0.113	YSF50₂-4 YSF56₁-4 YSF56₂-4 YSF56₂-4 YSF63₁-4	0.040 0.060 0.090 0.090 0.120
4	400	60.7	29010	15 20 25 30 35	4806 6316 7826 8513 9336	316 352 361 388 483	0.87 0.88 0.895 0.88 0.86	0.475 0.688 0.895 1.021 1.427	0.546 0.791 0.988 1.175 1.641	YSF71₂-2 YSF80₂-2 YSF80₂-2 YSF80₂-2 TY90S₂-2	0.550 1.1 1.1 1.1 1.5
4	400	30.4	1450	15 20 25 30 35	2406 3163 3920 4263 4676	79 88 90 97 121	0.87 0.88 0.895 0.88 0.86	0.059 0.086 0.07 0.128 0.179	0.068 0.099 0.123 0.147 0.206	YSF56₂-4 YSF63₁-4 YSF63₁-4 YSF63₁-4 YSF71₁-4	0.090 0.120 0.120 0.181 0.250
4.5	450	34.2	1450	15 20 25 30 35	3427 4504 5581 6070 6678	100 112 115 123 153	0.87 0.88 0.895 0.88 0.86	0.107 0.156 0.195 0.231 0.322	0.123 0.179 0.224 0.266 0.370	YSF63₁-4 YSF63₂-4 YSF71₁-4 YSF71₂-4 YSF71₂-4	0.120 0.180 0.250 0.370 0.370
5	500	38.0	1450	15 20 25 30 35	4700 6178 7655 8327 9133	124 138 141 152 189	0.87 0.88 0.895 0.88 0.86	0.182 0.264 0.328 0.392 0.546	0.21 0.303 0.370 0.450 0.628	YSF50₂-4 YSF56₂-4 YSF63₁-4 YSF63₁-4 YSF71₁-4	0.250 0.370 0.370 0.550 0.750
5	500	25.1	1450	15 20 25 30 35	3142 4129 5117 5566 6104	54 60 62 66 83	0.87 0.88 0.895 0.88 0.86	0.058 0.076 0.096 0.114 0.160	0.061 0.088 0.111 0.131 0.184	YSF80₁-6 YSF80₁-6 YSF80₁-6 YSF80₁-6 YSF80₁-6	0.370 0.370 0.370 0.370 0.370
5.6	560	42.5	1450	15 20 25 30 35	6595 8667 10397 11689 12812	154 172 177 190 237	0.87 0.88 0.895 0.88 0.86	0.318 0.461 0.578 0.687 0.961	0.365 0.530 0.665 0.790 1.1	YSF71₂-4 YSF80₁-4 YSF80₂-4 TY90S-4 TY90S-4	0.370 0.550 0.750 1.1 1.1

T35-11、FT35-11轴流风机性能表

机号	叶轮直径(mm)	叶轮周速(m/s)	主轴转子数(r/min)	叶片角度	风量(m³/h)	全压(Pa)	全压效率	需用轴功率(kw)	采用轴功率(kw)	配用电机
机号	叶轮直径(mm)	叶轮周速(m/s)	主轴转子数(r/min)	叶片角度	风量(m³/h)	全压(Pa)	全压效率	需用轴功率(kw)	采用轴功率(kw)	型号	功率(kw)
5.6	560	28.1	960	15 20 25 30 35	4360 5730 7101 7724 8471	68 75 77 83 103	0.87 0.88 0.895 0.88 0.86	0.093 0.133 0.166 0.198 0.276	0.106 0.153 0.191 0.228 0.318	YSF80₁-6 YSF80₁-6 YSF80₁-6 YSF80₁-6 YSF80₁-6	0.370 0.370 0.370 0.370 0.370
6.3	630	47.8	1450	15 20 25 30 35	9393 12345 15297 16639 18250	196 218 224 241 300	0.87 0.88 0.895 0.88 0.86	0.576 0.833 1.043 1.241 1.734	0.662 0.958 1.199 1.427 1.994	YSF80₁-4 YT90S-4 YT90L-4 YT90L-4 YT100L-4	0.75 1.1 1.5 1.5 2.2
6.3	630	31.7	960	15 20 25 30 35	6219 8173 10128 11016 12082	86 96 98 106 131	0.87 0.88 0.895 0.88 0.86	0.167 0.243 0.302 0.361 0.501	0.192 0.249 0.347 0.415 0.576	YSF80₁-6 YSF80₁-6 YSF80₁-6 YT90S-6 YT90S-6	0.370 0.370 0.370 0.750 0.750
7.1	710	36.7	1450	15 20 25 30 35	13444 17670 21895 23815 26120	249 277 284 306 380	0.87 0.88 0.895 0.88 0.86	1.048 1.515 1.892 2.255 3.143	1.205 1.742 2.176 2.593 3.614	YT90L-4 YT100L₁-4 YSF71₂-4 YT100L₂-4 YT112M-4	1.5 2.2 2.2 3 4
7.1	710	60.7	960	15 20 25 30 35	8902 11700 14498 15769 17296	110 122 125 134 167	0.87 0.88 0.895 0.88 0.86	0.307 0.442 0.551 0.654 0.915	0.353 0.508 0.633 0.752 1.052	YT90S-6 YT90S-6 YT90S-6 YT90S-6 YT90L-6	0.75 0.75 0.75 0.75 1.1
8	800	40.2	1450	15 20 25 30 35	19235 25280 31325 34078 37370	316 352 361 388 483	0.87 0.88 0.895 0.88 0.86	1.903 2.754 3.441 4.091 5.716	2.188 3.167 3.957 4.705 6.573	YT100L₁-4 YT112M-4 YT112M-4 YT132S-4 TT132M-4	2.2 4 4 5.5 7.5
8	800	45.2	960	15 20 25 30 35	12733 16735 20737 22556 24739	139 154 158 170 212	0.87 0.88 0.895 0.88 0.86	0.554 0.798 0.999 1.187 1.661	0.637 0.918 1.149 1.365 1.910	YT90S-6 YT90L₁-6 YT100L-6 YT100L-6 YT122M-6	0.75 1.1 1.5 1.5 2.2
9	900	50.3	960	15 20 25 30 35	18132 23830 29529 32119 35227	175 195 200 215 268	0.87 0.88 0.895 0.88 0.86	0.99 1.428 1.797 2.137 2.990	1.139 1.645 2.067 2.548 3.439	YT100L-6 YT122M-6 YT132S-6 YT132S-6 YT132M₁-6	1.5 2.2 3 3 4
10	1000	38.0	960	15 20 25 30 35	24874 32691 40508 44062 48326	217 241 247 266 331	0.87 0.88 0.895 0.88 0.86	1.690 2.438 3.044 3.627 5.060	1.944 2.804 3.504 1.171 2.825	YT112M-6 YT132S-6 YT132M₁-6 YT132M₁-6 YT160M-6	3.2 3 4 4 7.5
11.2	1100	56.3	960	15 20 25 30 35	34944 45927 56909 61901 67892	272 303 310 344 415	0.87 0.88 0.895 0.88 0.86	2.975 4.307 5.368 6.571 8.922	3.421 4.953 6.173 7.557 10.260	YT132M₁-6 YT132M₂-6 YT160M-6 YT160M-6 YT160L-6	4 5.5 7.5 7.5 1.1
